SPI-201B

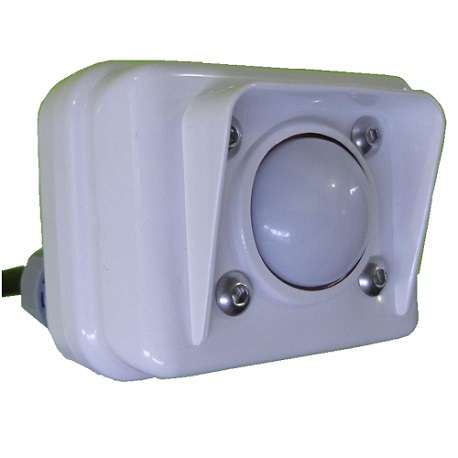

Sensor de Presença Externo IP68 – Modelo SPI-201B
O Sensor de Presença Externo SPI-201B da Usiluz foi desenvolvido para oferecer o máximo desempenho em automação de iluminação sob condições ambientais extremas. Equipado com tecnologia infravermelha de detecção térmica, o dispositivo possui Grau de Proteção IP68 (NBR IEC 60529:2005) com circuito eletrônico totalmente lacrado em resina epóxi, garantindo estanqueidade absoluta e funcionamento seguro mesmo em cenários de submersão e alta maresia.
APLICAÇÕES RECOMENDADAS:
- Subestações de energia instaladas no subsolo e caixas de passagem suscetíveis a alagamentos.
- Comandos eletroeletrônicos em áreas industriais que exigem lavagens constantes.
- Ambientes litorâneos expostos a forte maresia e altíssimos índices de umidade.
- Equipamentos e perímetros de proteção e iluminação externos.
DIFERENCIAIS E CONSTRUÇÃO BLINDADA:
- Placa resinada: Circuito eletrônico em fibra de vidro com componentes SMD totalmente enclausurado em resina epóxi.
- Proteção ativa: Equipado com varistor integrado para proteção contra surtos elétricos na rede.
- Resistência UV: Invólucro em plástico ABS e lente em Polipropileno (PP) com estabilização contra raios ultravioleta.
- Vedação em Inox: Parafusos estruturais em aço inox acompanhados de anéis de vedação.
CARACTERÍSTICAS PRINCIPAIS:
- Tempo de acionamento: Programável de 1 segundo a 20 minutos
- Fotocélula integrada: Configurável para funcionar Noite/Dia ou Apenas à Noite
- Articulador para posicionamento com giro de 90°
- Placa eletrônica blindada e lacrada com resina epóxi
- Proteção contra surtos elétricos com varistor
- Cabo de conexão: Cabo básico PP com 3 vias (Branco, Preto, Azul)
ESPECIFICAÇÕES TÉCNICAS (FICHA TÉCNICA):
| Característica | Especificação Técnica |
|---|---|
| Grau de Proteção (Invólucro): | IP68 (Ensaio a 1 metro de profundidade / NBR IEC 60529:2005) |
| Proteção contra Impacto: | IK06 (Conforme norma NBR IEC 62262) |
| Tensão de Operação: | Bivolt Automático (100 a 240 Vca / 50-60 Hz) / Saída NA |
| Potência (carga máxima): | 1.200W / 500VA / 10A |
| Ângulo e Alcance: | 120° a 150° de abertura / Alcance de até 8 a 12 metros |
| Consumo de Energia: | 0,35 W (Acionado) / 0,05 W (Em espera) |
| Tempo de Acionamento: | Programável de 1 segundo a 20 minutos |
| Fotocélula Integrada: | Configurável: Noite e Dia ou Somente Noite |
| Durabilidade: | 50.000 operações |
| Material do Invólucro: | Caixa ABS com proteção UV / Lente PP / Parafusos em Inox |
| Faixa de Temperatura: | -20°C à +80°C |
| Dimensões: | L=74mm x A=56mm x P=32mm (Com articulador: P=68mm) |
| Garantia de Fábrica: | 2 anos |
ORIENTAÇÕES DE INSTALAÇÃO:
- Instale o sensor na parede a uma altura aproximada de 2,00 metros em relação ao piso.
- Aplique uma leve inclinação de cerca de 15° para baixo para otimizar os feixes de detecção.
- Mantenha a aba protetora da lente sempre voltada para cima.
- Atenção: O sensor é totalmente lacrado em fábrica com resina epóxi. Não tente abri-lo sob risco de perda de garantia e rompimento do índice IP68.
